Бугги бокс: занимательный танцпол – часть 1

buggi boks zanimatelnyiy tantspol chast 11


Приветствую, мозгодрузья! Думаю, иногда полезно направить свой мозготалант на создание веселых самоделок и просто своими руками сделать какую-нибудь электронную игрушку, такую как эта!

buggi boks zanimatelnyiy tantspol chast 11

buggi boks zanimatelnyiy tantspol chast 12

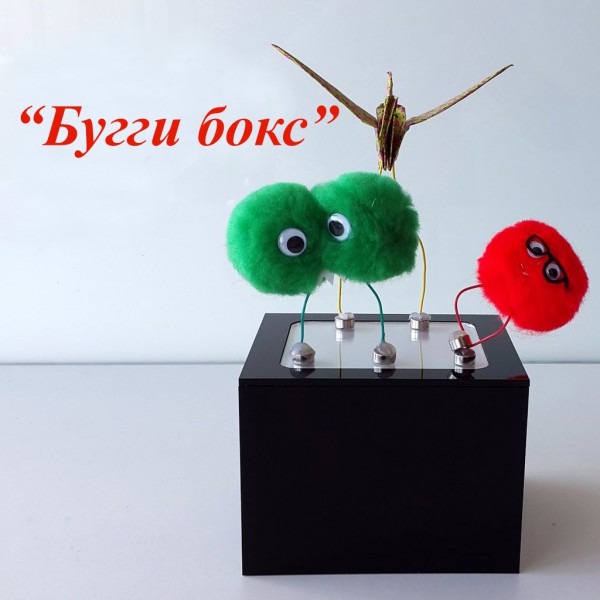

Бугги бокс – это интерактивная программируемая «магическая» коробочка заставляющая выделывать забавные пируэты маленьких танцоров. Большой плюс в том, что вы можете сами придумывать хореографию для танцоров, а потом «прописывать» ее в код поделки, да и при создании самих мозготанцоров можно проявить свою фантазию — нужны лишь ноги-магниты и ваша креативность.

Как именно создать эту веселую электроигрушку читайте далее, каждый шаг довольно подробно описан и вам будет легко собрать свой Бугги бокс!

Шаг 1: Немного теории

buggi boks zanimatelnyiy tantspol chast 13

buggi boks zanimatelnyiy tantspol chast 14

buggi boks zanimatelnyiy tantspol chast 15

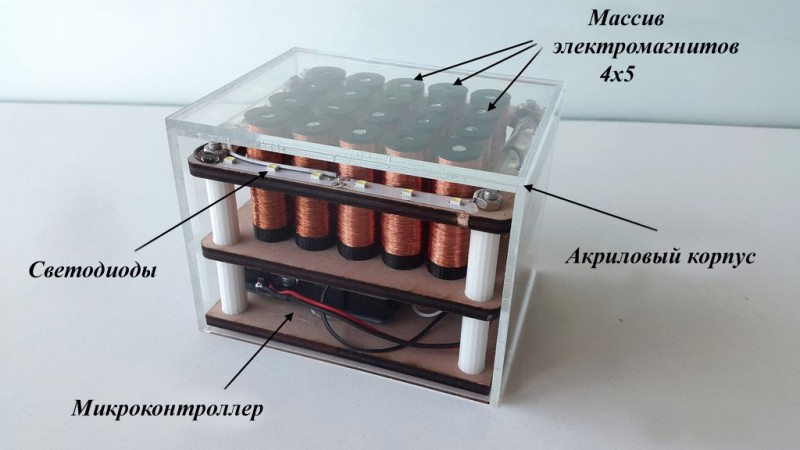

Принцип действия поделки таков: под верхней крышкой-танцполом расположен массив катушек 4х5, каждая из которых получает индивидуальный сигнал от Arduino. Напряжение используемое в Бугги боксе всего 12В, поэтому это безопасная самоделка!

На нижеследующем видео наглядно показана работа игрушки во время тестирования при сборке:


А теперь об электромагнетизме – при прохождении электрического тока через катушку, она превращается в магнит. Если намотать катушку с большим количеством витков и добавить еще железный сердечник, а затем пропустить через нее ток, то магнитить она будет еще сильнее, потому что железный сердечник очень хороший проводник магнитного потока.

При поднесении постоянного магнита к «запитанной» катушке, эти два мозгомагнита взаимодействуют друг с другом. Зная этот простой принцип электромагнетизма, я и сделал интерактивный танцпол с массивом электромагнитов в основе, на котором постоянный магнит можно заставить двигаться в любом направлении.

Шаг 2: Инструменты и материалы

На весь этот мозгопроект я потратил ровно пять дней, но вам полагаю, потребуется меньше времени. А теперь список того, что понадобится помимо времени:

• Лист фанеры толщиной 5мм 20 х 40 см — для внутренней рамы
• Лист акрила толщиной 3 мм 50 х 50 см – для самого корпуса
• Болты и гайки М6 60 мм – 20шт.
• Болты и гайки M5 80 мм – 4шт.
• Кисть и акриловый клей

Шаг 3: Внутренняя рама: резка и сборка

buggi boks zanimatelnyiy tantspol chast 16

buggi boks zanimatelnyiy tantspol chast 17

buggi boks zanimatelnyiy tantspol chast 18

buggi boks zanimatelnyiy tantspol chast 19

Из листа фанеры по приложенным файлам вырезаем на мозгорезаке детали рамы – среднюю и верхнюю части, а затем вставляем в квадратные отверстия болты с квадратным основанием головки и затягиваем их гайками с шайбами.

Шаг 4: Катушки: печать барабанов

buggi boks zanimatelnyiy tantspol chast 110

buggi boks zanimatelnyiy tantspol chast 111

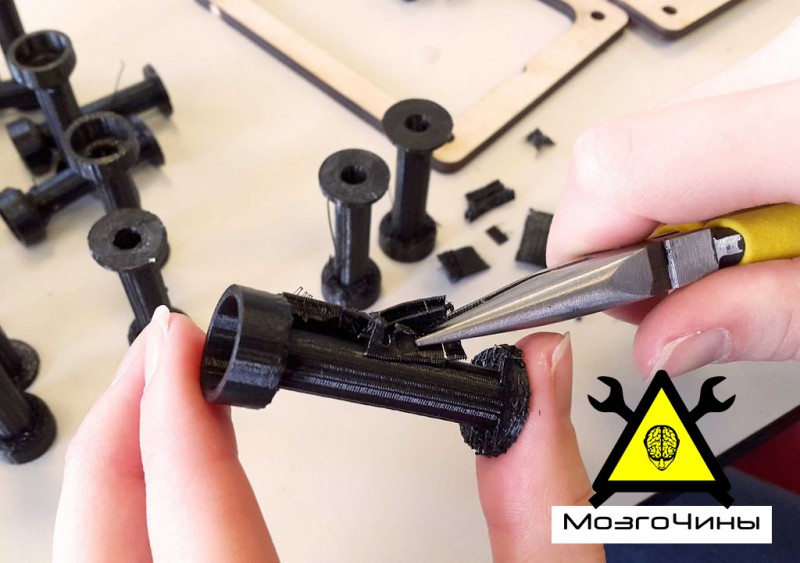

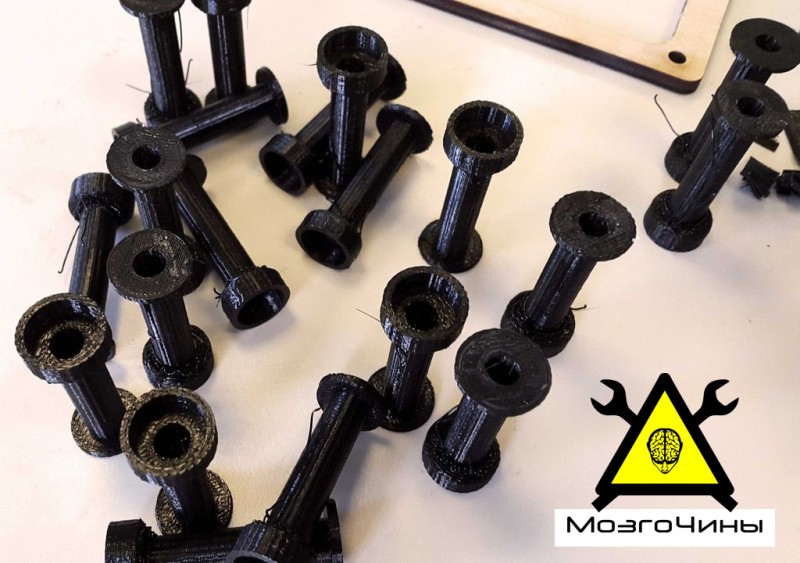

Необходимо распечатать 20 барабанов, которые просты по конструкции – размер фланцев 16мм (сами катушки будут располагаться на расстоянии центров в 18мм), внутри барабана отверстие под болт, а по бокам пространства под гайки.

Шаг 5: Катушки: намотка

buggi boks zanimatelnyiy tantspol chast 112

buggi boks zanimatelnyiy tantspol chast 113

buggi boks zanimatelnyiy tantspol chast 114

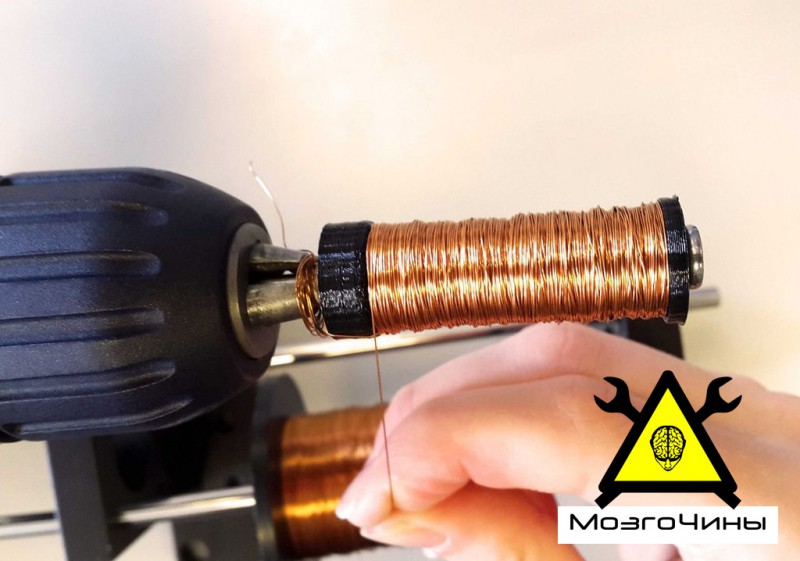

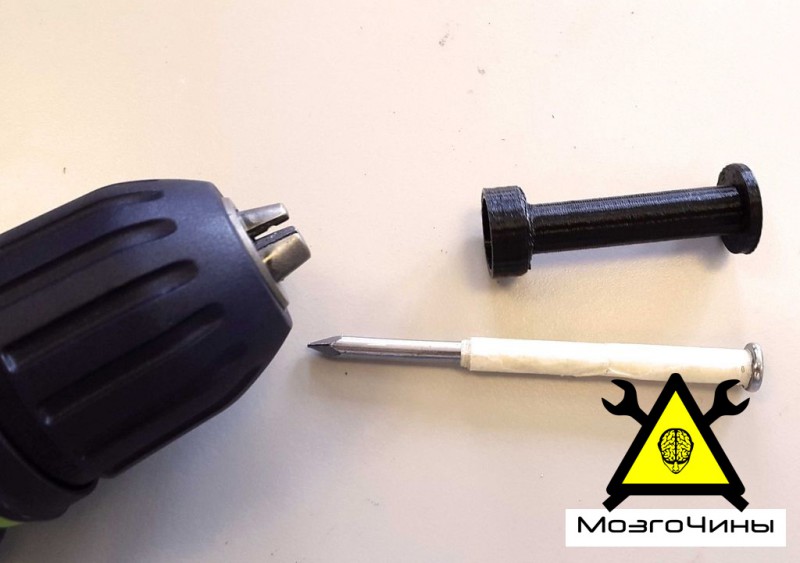

Чтобы намотать катушки быстрее советую соорудить небольшое приспособление: гвоздь со скотчем, зажатый в шуруповерте. На гвоздь надеваем барабан катушки и наматываем сначала примерно 20см провода сам гвоздь, а затем уже основные витки на сам барабан, примерно 18 слоев плотно проложенного мозгопровода.

Способ может и не изящный, но действенный!

Шаг 6: Катушки: монтаж

buggi boks zanimatelnyiy tantspol chast 115

buggi boks zanimatelnyiy tantspol chast 116

buggi boks zanimatelnyiy tantspol chast 117

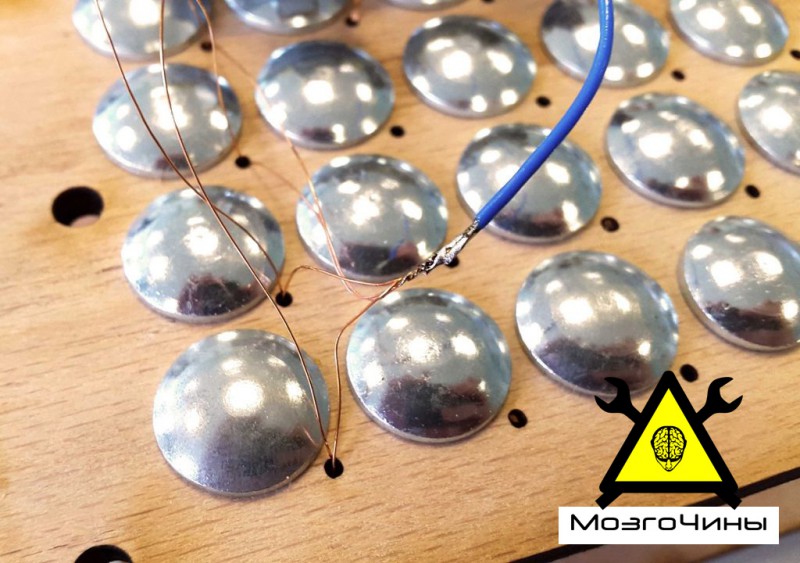

Когда катушки готовы (мне на их намотку потребовалось 2 дня и помощь подруги 🙂 ) надеваем их на болты, при этом используем горячий клей для фиксирования на нижней части болта и гайке. Провода от катушек продеваем в маленькие отверстия в фанере рядом с каждой катушкой.

. ВНИМАНИЕ: Обозначьте на катушках, какой провод входящий, а какой выходящий. Это нужно для одинакового подключения обмоток, один конец на массу, другой на входящий сигнал, но обязательно однотипно!

Я на массу подключил провод начала обмотки, а на входящий сигнал, соответственно, провод окончания обмотки, все провода массы соединил вместе.

Шаг 7: Печатная плата: проектирование

buggi boks zanimatelnyiy tantspol chast 118

buggi boks zanimatelnyiy tantspol chast 119

Для того чтобы каждая катушка поделки управлялась индивидуально нужен микроконтроллер с 20 выходами, такой как Arduino Uno, небольшой, дешевый и легко программируемый микроконтроллер.

Каждая катушка потребляет ток в 1А, поэтому между ними и микроконтроллером нужно вставить еще одну деталь – контроллер привода, чтобы была возможность использовать напряжение более 10В для управления катушками. Я предлагаю взять в качестве контроллера привода LV8548MC, который имеет 10 контактов: масса, Vcc, 4 входа и 4 выхода. Сигнал больше 1.8В по напряжению на любой вход, подает на связанный с ним выход, сигнал с напряжением Vcc.

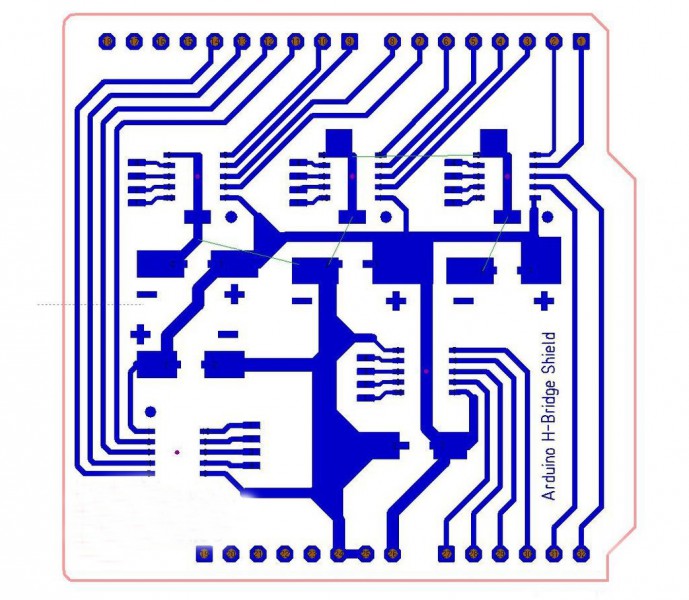

Схему и саму плату я создал в программе Target 3001. По центру размещаются 5 микросхем, рядом с каждой из них питающий конденсатор и входящие контакты от Arduino. Питание подается также с Arduino с контакта Vin. Выходящие контакты микросхем соединены дорожками с колодками.

В прикрепленных файлах находятся даташит для LV8548MC и файл для изготовления мозгоплаты.

Шаг 8: Печатная плата: изготовление

buggi boks zanimatelnyiy tantspol chast 120

buggi boks zanimatelnyiy tantspol chast 121

buggi boks zanimatelnyiy tantspol chast 122

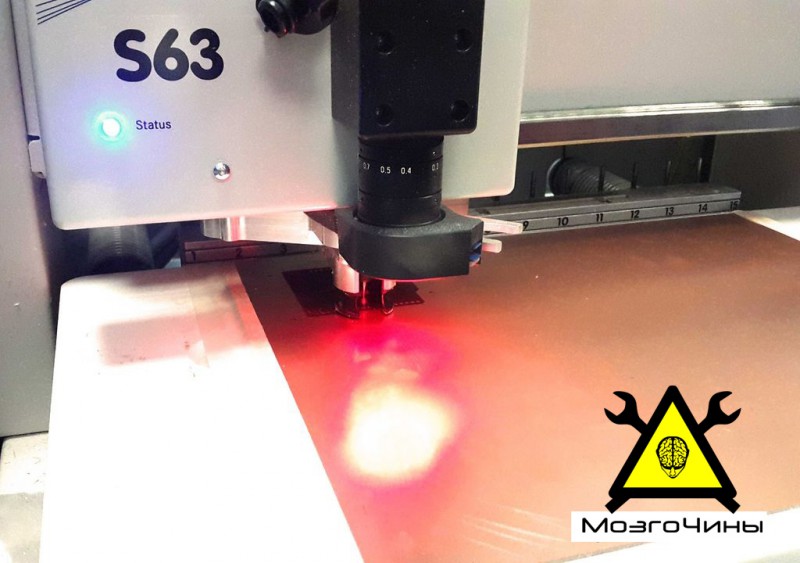

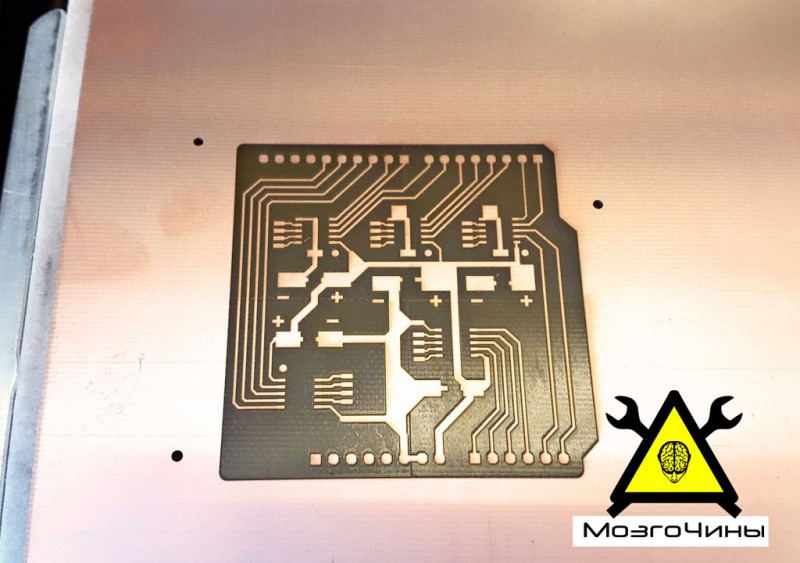

Любым доступным способом изготавливаем печатную плату для самоделки по представленным выше файлам.

Можно конечно использовать и макетную плату, но тогда возникнут трудности с монтажом SMD компонентов.

Шаг 9: Печатная плата: пайка цепи

buggi boks zanimatelnyiy tantspol chast 123

buggi boks zanimatelnyiy tantspol chast 124

На сделанную печатную плату монтируем контроллеры привода и питающие конденсаторы, затем припаиваем штекерные колодки для последующей установки Arduino. При пайке используем мозгопаяльник с тонким наконечником и регулируемой температурой, а еще вытяжку, чтобы не дышать не очень полезным дымом.

Шаг 10: Печатная плата: подключение катушек

buggi boks zanimatelnyiy tantspol chast 125

Настало время распаять катушки: поочередно провода от каждой из катушек строки припаиваем к контактам одной из микросхем, это облегчит процесс программирования. Синий провод на фото это общий провод мозгомассы.

Рекомендую для того, чтобы избежать беспорядка, после распайки каждой строки объединять провода от катушек в кабели.

Шаг 11: Защита контактов

buggi boks zanimatelnyiy tantspol chast 126

buggi boks zanimatelnyiy tantspol chast 127

С помощью клейкой ленты и горячего клея «изолируем» дорожки самоделки от случайного замыкания с проводами, это также дополнительно закрепит провода.

Шаг 12: Внутренняя рама: распорки

buggi boks zanimatelnyiy tantspol chast 128

На 3D принтере распечатываем 8 распорок: 4 высотой 28мм и 4 высотой 30мм, они будут разделять части внутренней рамы. Распорки представляют собой обычную мозготрубку с внутренним отверстием для болта М5 длинной 80мм.

Шаг 13: Сборка

buggi boks zanimatelnyiy tantspol chast 129

buggi boks zanimatelnyiy tantspol chast 130

buggi boks zanimatelnyiy tantspol chast 131

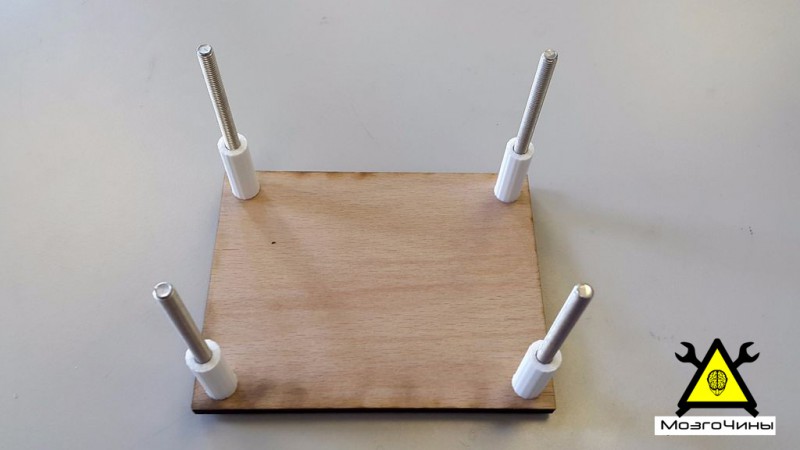

С помощью болтов и распорок собираем все компоненты мозгоподелки: вставляем болты в основание, надеваем на них кроткие распорки, затем устанавливаем Arduino на основание и укладываем аккуратно провода, после этого устанавливаем массив катушек, далее на болты надеваем длинные распорки, а сверху верхнюю часть рамы.

Шаг 14: Светодиодная лента: нарезка полосок

buggi boks zanimatelnyiy tantspol chast 132

buggi boks zanimatelnyiy tantspol chast 133

Для большей интерактивности в Бугги бокс установим светодиодную подсветку. От светодиодной ленты любого свечения отрезаем 4 полоски, 2 по 6 светодиодов и 2 по 3 светодиода и крепим их по периметру верхней части рамы, она, в принципе, только для этого и сделана.

Шаг 15: Светодиодная лента: подключение

buggi boks zanimatelnyiy tantspol chast 134

buggi boks zanimatelnyiy tantspol chast 136

buggi boks zanimatelnyiy tantspol chast 135

Полоски светодиодной ленты объединяем в одну цепь, то есть, припаиваем провода в разрывах полосок и закрепляем их горячим клеем. Питающие провода пропускаем через свободное пространство конструкции к Arduino.

( Специально для МозгоЧинов #BOOGIE-BOX-The-Electromagnetic-Dancer
