Как сделать танто своими руками

admin

1532162692 screenshot 1
1532162660 screenshot 2

Материалы и инструменты, которые понадобились автору:

Список материалов:
— сталь 01 или другая подобная;
— пластик ил дерево для накладок;
— стальные или латунные трубки (для штифтов);
— эпоксидный клей.

Список инструментов:
— ленточная шлифовальная машина;
— сверлильный станок;
— средства для полировки;
— тиски и струбцины;
— кузнечная печь, бытовая духовка, масло для закалки;
— ленточная отрезная пила.

Процесс изготовления ножа:

Шаг первый. Подготавливаем и вырезаем основной профиль
Сначала вам нужно придумать или найти готовый в интернете профиль ножа или меча танто. На компьютере его можно уменьшить до нужных размеров, а потом печатаем на принтере. Полученный шаблон вырезаем при помощи ножниц и канцелярского ножа. Приклеиваем бумажный шаблон к заготовке, в нашем случае это сталь 01. Сразу пометьте на металле места под отверстия, чтобы можно было отцентрировать шаблон в случае чего.

Ну а далее срезаем все лишнее, автор просто и быстро вырезает профиль, используя ленточную отрезную пилу. С этой задачей можно справиться и вручную используя болгарку или ножовку по металлу.

1532162721 screenshot 3
1532162666 screenshot 4
1532162632 screenshot 5
1532162718 screenshot 6
1532162709 screenshot 7
1532162697 screenshot 8
1532162719 screenshot 9

1532162711 screenshot 10
1532162712 screenshot 11
1532162733 screenshot 12

1532162738 screenshot 13
1532162649 screenshot 14
1532162711 screenshot 15
1532162744 screenshot 16
1532162716 screenshot 17
1532162715 screenshot 18
1532162701 screenshot 19
1532162743 screenshot 20
1532162717 screenshot 21
1532162665 screenshot 22
1532162714 screenshot 23
1532162703 screenshot 24
1532162678 screenshot 25
1532162761 screenshot 26

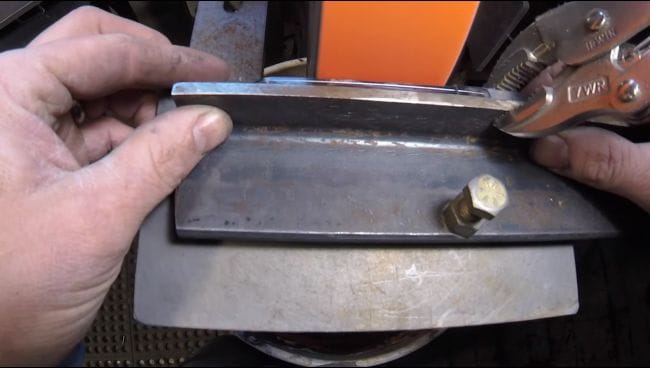

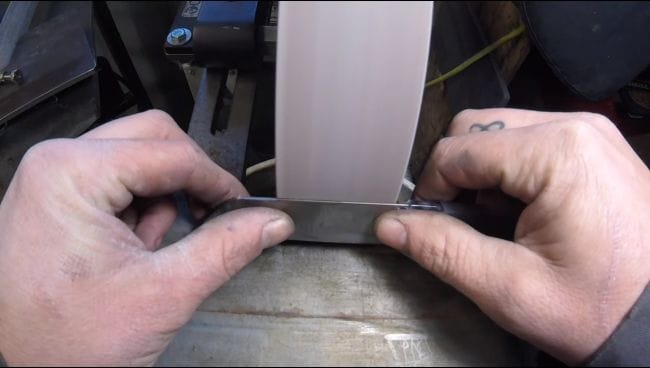

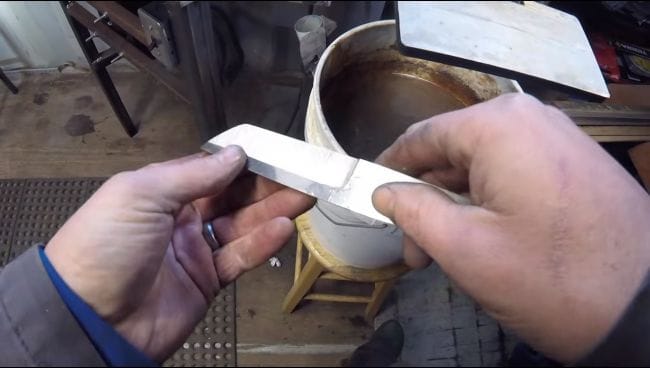

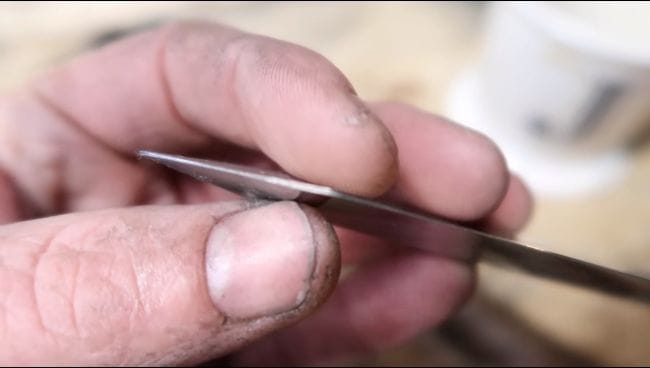

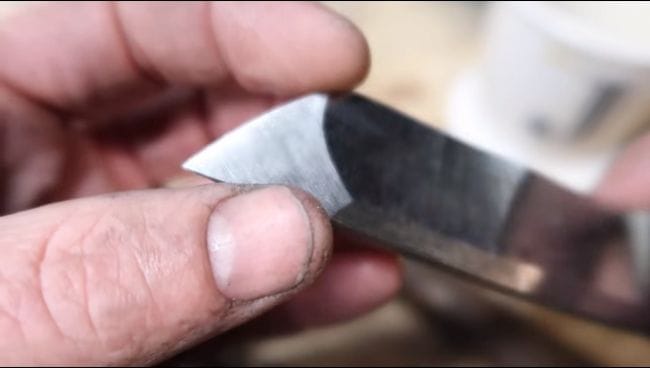

Для формирования скосов у автора предусмотрен специальный зажим, который позволяет сформировать желаемый профиль. Сначала работам лентой с крупным зерном, убираем основной металл, а потом проходимся лентой помельче. До шлифовальных работ автор взвесил заготовку, ее вес составлял 232 грамма.

Шаг четвертый. Подготавливаем накладки

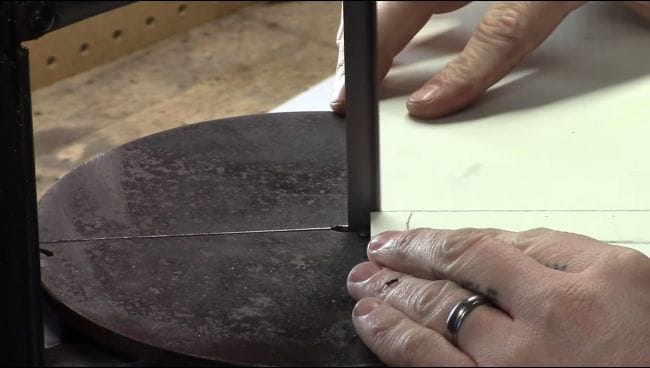

Для накладок можно использовать различные материалы, чаще всего это дерево. Но наш автор предпочитает использовать синтетические материалы типа пластика. Они хороши тем, что не требуют последующей пропитки, прочны, не боятся влаги и так далее. Прикладываем хвостовик к материалу и вырезаем две накладки.

1532162685 screenshot 27
1532162689 screenshot 28

1532162758 screenshot 29
1532162779 screenshot 30
1532162749 screenshot 31
1532162750 screenshot 32
1532162757 screenshot 33
1532162769 screenshot 34
1532162780 screenshot 35
1532162752 screenshot 36
1532162718 screenshot 37
1532162793 screenshot 38

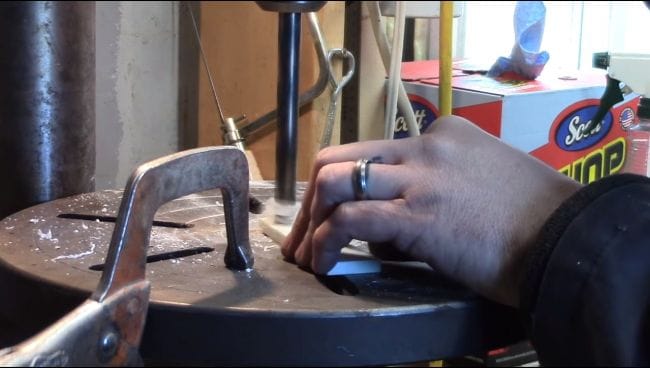

Помимо этого автор сверлит еще 10 отверстий меньшего диаметра. Эти отверстия нужны для того, чтобы облегчить ручку, а еще так лучше приклеятся накладки. Особенность этого ножа в том, что у него сам клинок должен быть тяжелее ручки, это позволит правильно прилагать усилия при резке. Перед подобными работами лучше замотать лезвие изолентой, дабы не пораниться.

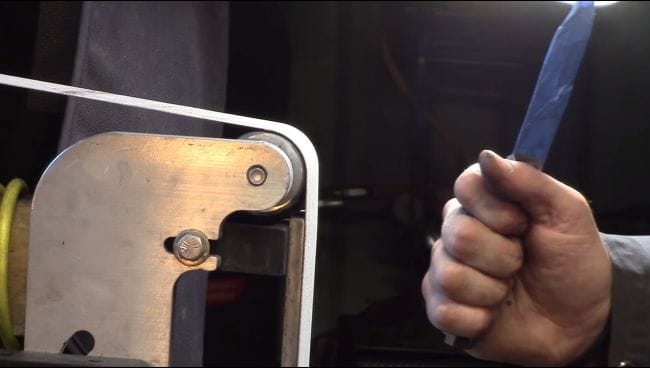

Чтобы сделать ручку еще легче, автор производит ее шлифовку на ленточной шлифовальной машине. Он делает вдоль ручки канавку. Благодаря всем этим сверлильно-шлифовальным манипуляциям клинок похудел на целых 89 грамм.

Шаг шестой. Закалка и отпуск

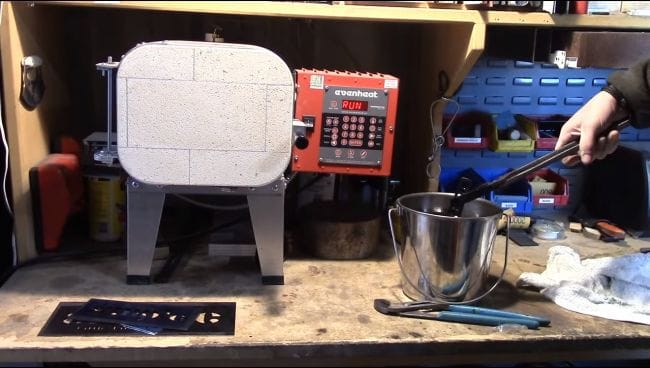

Когда клинок будет полностью готов, производим его закалку. Для этого используем кузнечную печь или газовую горелку. Доводим лезвие до желтоватого свечения, к нему в таком состоянии не должен притягиваться магнит. Ну а далее охлаждаем клинок в масле, именно так закаляют сталь 01. После закалки клинок не должен браться напильником.

1532162797 screenshot 39
1532162802 screenshot 40
1532162770 screenshot 41

1532162804 screenshot 42
1532162762 screenshot 43
1532162805 screenshot 44
1532162784 screenshot 45
1532162732 screenshot 46

1532162758 screenshot 47
1532162771 screenshot 48
1532162790 screenshot 49
1532162741 screenshot 50
1532162737 screenshot 51

Шаг девятый. Финишная обработка

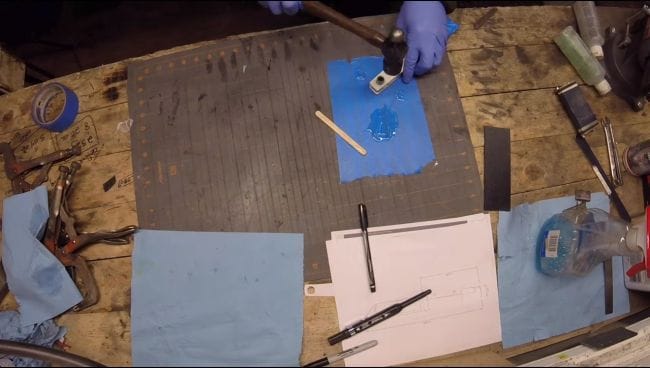

Когда клей высохнет, приступаем к шлифовке. Формируем на ленточной шлифовальной машине желаемый профиль ручки. Далее используем наждачку поменьше, чтобы сделать ручку абсолютно гладкой. Ну и как следствие ручку можно отполировать.

Если вы использовали пластик, то он не нуждается в последующей обработке, а дерево обязательно пропитываем маслом и используем морилку если нужно. Без пропитки древесина напитывает влагу и грязь.

Источник

Танто — кинжал самурая своими руками

Главная › Изготовление ножей

Виды ножа танто и их параметры

Сегодня большинство людей знают это изделие как американское творение. Необходимо рассказать реальную историю ножа. Во времена Второй Мировой американским бойцам понравились национальные клинки японцев. И они наладили массовый выпуск ножей из серийной стали. Перечеркнув историческую ценность клинка самураев.

В Японии ножи танто запрещены к ношению, как ХО. Такими клинками пользуются знаменитые японские якудза и ниндзя. По японским законам, изготовление настоящих ножей, имеют около 300 мастеров. Каждый клинок клеймится и имеет национальную ценность.

История ножа обширна и имеет множество предшественников из прошлого. Их существует несколько видов:

Ножи танто различных видов.

Изделия, выпущенные американцами, сейчас выкупаются властями Японии и уничтожаются, как не имеющие связи с национальными традициями. Они священно чтят свою историю.

Чертежи ножей танто

Этот раздел предназначен для любителей ножей самоделов. Чертежи с реальными размерами популярных моделей танто, будут им полезны. Подробности этих изделий, целесообразно узнать начинающим ножеделам и любителям ножей. По этим параметрам определить подлинность клинка будет легче.

1. Mat-tanto. Общая длина клинка в 33,7 см и рёбра жёсткости, больше характерны для катаны самурая. Лёгкий вес при значительной длине, «прижился» в боевых руках. ХО называемое – самурайским кинжалом, реально приспособлено для боевых действий.

Чертеж ножа Tanto-vlastny navrh.

3. Large tanto. Из названия следует, что размеры его немалы. Из разряда тактических клинков, но чаще его применяют для охоты, туризма или кухни.

4. Cold steel recon tanto. Тот самый псевдо танто со скошенным остриём под уголом в 45 градусов. В РФ не относится к холодняку. Широкое применение имеет среди экстремалов, военных и охотников. Вес изделия немал, а острота лезвия поражает.

Чертеж ножа Cold steel recon tanto.

Ножей в форме танто, на рынке предостаточно. Но нельзя их всё воспринимать подлинниками, изготовленными настоящими японскими мастерами ножевого дела. Такой клинок реально достать сложно.

Изготовление танто ножа своими руками

Для ценителей ножевого дела, и не только, в этом разделе расскажем, как изготовить танто своими руками. В соответствии с чертежами и реальными размерами. Форму клинка уважаемые читатели могут выбрать из выше предоставленных вариантов. Материалы и инструменты потребуются следующие:

Набор включает в себя, довольно профессиональные инструменты. Изделие изготавливать мы будем, также непростое. В качестве углеродной стали возьмём полотно от быстрореза. Он подойдёт по толщине обуха и качеству стали.

Пошаговая инструкция изготовления

Приглядев форму клинка в нашей статье, или в другом месте, картинку необходимо распечатать. Шаблон изделия, первое дело при изготовлении ножа. Затем следуем инструкции:

Обязательно необходимо ручку пропитать маслами, предотвращающими рассыхание и гниение древесины. Фактически, инструкция не сильно отличается от изготовления других клинков. Важную роль сыграет шаблонный выбор.

Нож танто своими руками Ссылка на основную публикацию

Деревянный Танто своими руками

Танто (яп. 短刀 танто: букв. «короткий меч») — кинжал самурая.

По современным правилам в Японии танто признается национальным культурным достоянием — одним из вариантов ниппон-то или японского меча.

По правилам танто как японский меч должен быть изготовлен из тамахаганэ и иметь характерный хамон, съёмную рукоять, крепящуюся к хвостовику бамбуковыми палочками и съёмной круглой гардой цуба; при этом длина клинка не должна превышать 30,3 см (иначе это будет уже не танто, а короткий меч вакидзаси).

Танто имеет односторонний, иногда обоюдоострый клинок длиной от 15 до 30,3 см.

Муляж танто с деревянным клинком применяется для тренировок в таких боевых искусствах, как айкидо, дзюдо, каратэ и т.п.

Для изготовления танто своими руками возьмем брусок из древесины дуба. Его размеры 260х35х16

Наш танто будет иметь в длину 26 сантиметров. При этом рукоятка будет длиной 10 см. Чтобы правильно выдержать пропорции при изготовлении танто своими руками нужно придерживаться эскиза.

Чтобы отобразить характерный изгиб танто я разделил общую длину заготовки пополам. По центру отмерил от края 1/7 ширины, в (нашем случае 5мм) и соединил эту точку с углами. По этой линии от края отмерил 10 сантиметров, это будет длина рукоятки. Оставшаяся часть делится пополам и точка пересечения соединяется с началом рукоятки. Таким образом получается плавный изгиб танто.

На рукоятке на расстоянии в 1/4 от краев отмечается линия скругления. Лезвие разделяется вдоль пополам линией начала спусков. Верхняя часть опять делиться пополам. Это будет спуск фальшлезвия. Убираем ножом всё лишнее согласно выполненной разметке.

По материалам с сайта http://ksknife.com.ua

Изготовление танто

После того, как Вы ознакомились со свойствами древесины и выбрали материал, с которым Вам предстоит работать, можно прислупать к изготовлению ножа — танто.

Следует сразу сказать, что длина ножа колеблется от 24 до 26 см. Поэтому Вы должны подготовить брусок дерева размером 260x40x20 мм. Толщина бруска может быть от 16мм.

На такой длине древесины коробление дерева не сказывается. Это замечание верно, если Вы выбрали сухое дерево. Влажное может дать усушку.

Затем сверху наносите центральную линию, которую проводите по всем четырём сторонам. От неё делаете все последующие отметки. Это позволяет сделать симметричные линии независимо от изначальной кривизны бруска дерева.

Обратите внимание на пропорции лезвия и рукоятки!

При длине ножа в 26см., длина рукоятки — 11 см.

При длине ножа в 25см., длина рукоятки — 10.5 см.

При длине ножа в 24см., длина рукоятки — 10 см.

Но Вы конечно можете подобрать «свой» размер.

На боковой стороне делаете карандашом небольшие чёрточки отметки:

От самого края ножа — 7мм. и от этой отметки — 10мм.

1. — от верхнего края — 7 и 10мм.

2. — от нижнего края — 7мм.

Далее эти отметки соединяете в линию.

У Вас должно получиться приблизительно следующее:

Сверху наносите следующую разметку:

Возле острия, от основной центральной линии, в обе стороны от неё, делаете отметки по 4.5мм.

От линии начала рукоятки, в обе стороны от центральной линии, наносите отметки по 5.5мм.

Возле окончания ножа, в обе стороны от центральной линии наносите отметки по 5мм.

Снизу делаете тоже самое:

Возле острия, от центральной линии, делаете две отметки:

1. — 1мм.

2. — 4мм.

От линии начала рукоятки, в обе стороны от центральной линии, также наносите по две отметки

1. — 2.5 — 3мм.

2. — 5.5мм.

Возле окончания ножа, в обе стороны от центральной линии, наносите отметки по 5мм.

Далее Вы должны соединить все сделанные отметки со всех сторон.

На этом изначальная разметка заканчивается и начинается фигурное выпиливание.)

Начинайте срезать аккуратно, следя за направлением волокон. В зависимости от этого делайте срезание строго по направлению волокон.

Дальше надо срезать излишек древесины от получившейся линии до линии лезвия (которая нанесена была ранее на расстоянии 1мм. от центральной линии).

С торца острия наносим параллельные линии по 3.5мм. от центральной линии.

Далее срезаем ножом излишек дерева. Должно получиться следующее:

Следующим шагом является окончательное формирование острия ножа. Для этого на получившейся заготовке от края острия наносите параллельную линии острия линию шириной 8мм. От этой линии по направлению к центральной торцевой линии нужно срезать излишек дерева.

Нож практически готов. Осталось только обработать острые грани ножа.

Верхнюю часть лезвия НЕ ТРОГАЙТЕ!

Всё! На этом изготовление ножа заканчивается!

Остаётся только окончательная обработка: полировка, морение, защитное покрытие и т.д.

Способ крепления танто для обработки

Устройство рукояти японской катаны

Устройство рукояти японской катаны

Цука – рукоять катаны.

Цука – рукоять катаны

Касира – навершие. Скорее даже, крышка, которая имеет декоративное и практическое назначение. Касира – завершает рукоять металлической крышкой и имеет отверстие под пропуск ленты, которая используется при оплетке рукояти.

Самэ – кожа ската, традиционный материал обтяжки деревянной рукояти катаны. Дорогостоящий материал.

Хо — деревянные накладки рукояти катаны.

Мэнуки – декоративный элемент, используемый при отделке рукояти катаны.

Мэкуги — отверстие и штырь, используемый для удержания рукояти катаны.

Накаго – это основание лезвия, на которое монтируются элементы рукояти.

Фучи – крепежная и декоративная муфта рукояти, вместе с касирой удерживает деревянные накладки рукояти, собранными.

Сэпа — металлические шайбы, несут как декоративную, так и практическую функцию. Всего две штуки устанавливаются с двух сторон от цубы.

Цуба – гарда катаны. В отличии от европейского меча, у японского меча функция защиты кисти руки при ударе с помощью цубы, было последним делом.

Цуба – гарда катаны

Хабуки – крепежная муфта, основная задача создавать плотное соединение клинка и ножен.

На изображении не отмечено. Но не менее важно указать и такой элемент, как:

Цука-ито – лента при помощи, которой делается обмотка рукояти.

Рукоять катаны мастерской «Зброевы фальварак»

Теперь, мы знаем терминологию. И понимаем из чего состоит рукоять японской катаны. Теперь, использую эти знания, мы можем разобрать, в чем состоит стилизация рукояти у изготавливаемых мастерской «Зброевы фальварак» — катан.

Для примера возьмём одну из ранее изготовленных катан:

А именно: Катана с круглой цубой Онин

Рукоять катаны мастерской «Зброевы фальварак»

Стандартный набор на рукоять катаны, мастерской «Зброевы фальварак»

В целом, это высокий уровень стилизации. Однако, мы стремимся к большему.

Но стандартно наша рукоять выглядит именно так.

LUNA: Танто – самый известный классический японский нож… или короткий меч (с пистолетом!)

Появление ножей танто в Японии

Танто с простой рукоятью

Хотя сейчас на аукционах различных стран можно встретить в продаже множество танто времён Второй мировой войны, не стоит стремиться заполучить их в свою коллекцию.

Эти ножи производились не по технологии, с использованием стали низкого качества.

Японское правительство планомерно утилизирует такие клинки, так как они являются низкокачественным ширпотребом, не имеющим ничего общего с настоящими короткими мечами.

Часто попадаются боевые экземпляры танто, предназначенные для пробивания доспехов. Они отличаются толстым и гранёным клинком. Танто без защитной гарды назывались айкутти, а небольшие тантоиды под названием кайкэн использовались женщинами для самозащиты.

Различные разновидности японских ножей танто

Нож айкутти отличается от обычного танто отсутствием гарды. Данные ножи были различных размеров, хотя чаще всего использовались именно короткие клинки. В бою ножи данного типа использовались для добивания противника, так как кодекс чести воина запрещал убивать лежащего противника мечом. Так как айкутти (в отличие от танто) не считался мечом, добивать им не запрещалось;

Возможно, что так японские оружейники делали хозяйственные ножи на базе боевых экземпляров;

Кроме профессиональных шпионов, такими ножами пользовались женщины, отставные военные, монахи и прочие люди, которые нуждались в оружии скрытого ношения для защиты своей жизни. В конце 19 века веер-танто продавался в качестве сувенира для туристов.

Одним из самых необычных видов танто был танто-пила. Многие специалисты до сих пор не могут понять, для чего он предназначался. Хотя если вспомнить, что японские ниндзя часто проникали в жилища, вырезая дырки в стенах, можно предположить, что танто-пила является специфическим инструментом воинов тени.

Кроме традиционных японских видов танто, существует ещё множество тантоподобных клинков, выпускаемых различными производителями ножей. Ввиду большой популярности складных ножей, появилось много моделей с клинками типа танто. Их преимуществом перед клинками другого типа является высокая прочность острия клинка.

Сейчас продаётся множество ножей в форме танто. При покупке такого изделия нужно помнить, что большинство продаваемых моделей имеют лезвие в форме американского танто, которое даже внешне сильно отличается от классического японского танто.

Сегодняшняя статья — посвящена Японии, а именно ножу с названием — танто.

Настоящий набор самурая

Даже переводится название «танто» как «короткий меч».

Танто с ножнами Заготовка для танто Украшение танто

Самурай вооружался изначально дайто, т.е. основным длинным мечом (свыше 66 см), и сёто, т.е. дополнительным коротким мечом (от 33 не более 66 см). Так продолжалось до 14 столетия, когда стали вместо дайто пользоваться еще одним типом меча – тати, но и это продолжалось до определенного момента.

Исследователи признают, что танто, вакидзаси и катана — фактически, один и тот же меч, только имеющий разный размер.

Катана — это длинный кинжал или короткий меч, который носили за поясом. Ранее эта роль принадлежала сёто.

Легкий и функциональный танто до начала 16 века самураи часто применяли вместо вакидзаси. Постепенно размеры и назначение изменились.

Поскольку катану имели право носить только самураи, этим именем стали называть длинный меч, который заменил дайто. Вакидзаси пришел на смену сёто.

С его помощью также выполняли обряд харакири.

История появления клинка танто

Впервые танто появились в период Хэйан. Это были грубо изготовленные клинки без претензии на художественный стиль. В период Камакура им стали уделять повышенное внимание. Именно тогда появились самурайские кинжалы отменного качества, искусно оформленные.

«Тантоноид» из рессоры Танто от Cold Steel Разновидности танто

В эпоху Муромати производство танто было на взлете, но резко снизилось в период Синто, который также называют эрой «новых клинков». Именно тогда самурайский кинжал вернул свою популярность и всенародность.

После образования правящей династии Мэйдзи аристократия вернулась к традициям древности. Танто пережил свое второе рождение. Их часто применяли ниндзя и якудза. В настоящее время ношение танто в Японии находится под запретом.

Каждый клинок признается достоянием страны.

Особое значение танто для японской культуры

Для Японии танто – один из элементов культуры, великого наследия. Производить этот клинок разрешено лишь после получения лицензии мастера. В настоящее время такую лицензию получили в Японии немногим более трех сотен мастеров. К каждому клинку танто прилагаются сертификаты. Лицензируются любые самурайские ножи, как современные, так и древние.

По закону государства на танто, которые в огромном количестве производились из серийной стали в годы второй мировой войны, лицензия не распространяется. Эти изделия подлежат утилизации и не имеют никакой культурной ценности.

В продаже имеются также пластиковые муляжи, которые применяют для тренировок в айкидо, каратэ, дзюдо и других боевых искусствах из Страны Восходящего Солнца.

Танто с ножнами Танто Танто 46 см

Многочисленные вариации исполнения гарды, аксессуары и стилистика породили появление подвидов танто (унокуби, канмури-отоси, синоги, себу, айкути и так далее). Каждая школа боевых искусств использовала свою разновидность.

Традиционно клинки танто выковывают в стиле хирадзукури. Это плоские изделия, не имеющие ребра жесткости. Если ребро жесткости присутствовало, что больше характерно для катаны, оно определяло форму боковины лезвия. Иногда встречаются особые изделия — обоюдоострые.

Производились небольшие по размеру кайкэн – карманные танто, которые носили женщины за поясом или в рукаве в целях для самозащиты.

Если вы хотите сделать попытку самостоятельно изготовить танто, то следует учитывать, что куется клинок из губчатого железа (тамахаганэ). В конструкции линия закалки, съемная рукоять, закрепляющаяся шпилькой (традиционно из бамбука мэнуки), круглая съемная гарда цуба.

Для тренировок в айкидо, каратэ и дзюдо используется муляж из дерева, который не сложно выстругать. Иногда применяют металлические изделия, но с затупленным лезвием. Деревянные экземпляры делают из южных пород древесины (кизил, белая акация), наделенной особыми свойствами. Обработка ее ведется в течение двух лет и проходит несколько степеней сушки.

Вот теперь точно все! Пока!

Танто – также как катана и вакидзаси – имеет режущую кромку только с одной стороны. От своих больших собратьев он отличается только размером.

В современной Японии танто, выполненные по старинным технологиям (впрочем, как и некоторые другие виды холодного оружия), считаются культурным достоянием нации.

Танто, которые массово производились во время Второй мировой войны для нужд армии заводским способом, в разряд национального достояния не попадают и подлежат уничтожению.

В то же время сегодня это слово имеет и другое значение: так еще называется форма клинка с характерным резким изломом режущей кромки к острию, которую весьма часто используют производители боевых и тактических ножей.

Описание

История

Однако уже во время войны Тайро и Минамото некоторые экземпляры танто стали настоящим произведением искусства, к этому времени феодальная культура самураев достигла своего пика.

К концу эпохи Хэйан комплект вооружения воина обычно состоял из нагинаты, лука, длинного меча и танто.

Еще больше внимания танто стали уделять во время эпохи Камакура, самурайские кинжалы это времени отличаются отменным качеством и прекрасным оформлением. Данный исторический период можно смело назвать эпохой расцвета танто. Именно в это время творил легендарный японский оружейник Ёсимицу, который специализировался на изготовлении подобных клинков.

Применение

Средневековый японский воин был вооружен тремя разными мечами (катаной, вакидзаси и танто), которые отличались друг от друга только своими размерами. По своей конструкции классический танто ничем не отличается от своих более длинных собратьев. Обычно его носили за поясом с правой стороны.

Позже этот случай стал примером настоящей самурайской преданности и чести.

В разные исторические периоды существовали разновидности танто, которые предназначались для выполнения определенных функций. Так, например, трехгранный танто ёроидоси предназначался для пробивания вражеских доспехов, а хасивари имел клинок со специальным крючком, которым можно было перехватить, а то и сломать вражеский меч.

Причем в отличие от катаны, танто могли носить не только самураи. Его использовали ремесленники, торговцы, монахи и другие категории граждан, которым часто приходилось путешествовать.

Разновидности танто

Существует большое количество разновидностей танто, каждая из них имеет свое название и специализацию.

Возможно, что этот клинок носили слуги самураев, чтобы собирать на поле боя зловещие трофеи – головы поверженных врагов.

Кусунгобу. Это ритуальный кинжал, который использовался только для одной цели – совершения сэппуку или харакири.

Второе рождение

Однако следует отметить и определенные «перегибы», которые допускают производители в погоне за эффектным внешним видом своей продукции. Ножи «танто» часто делают с прямым скосом обуха, что снижает его проникающую способность.

Настоящие японские танто всегда имели изогнутый клинок, потому и отлично резали.

Если у вас возникли вопросы — оставляйте их в х под статьей. Мы или наши посетители с радостью ответим на них

Источник
