Привет всем мастерам и начинающим. Себя отношу ко вторым и поэтому прошу максимально пояснять свою точку зрения в своих комментариях.
Итак ближе к делу. Купив осенью того года себе сварочный полуавтомат пришлось к нему так же прикупить баллон с углекислотой. Самые распространенные баллоны это большие, их везде можно поменять. Такие баллоны заправленные весят довольно таки прилично и перемещать их не очень то удобно, а тем более грузить в легковушку одному.
Для того чтобы спокойно перемещать такой баллон по гаражу и перевозить на своем авто к месту назначения не прибегая к посторонней помощи я решил разработать собственную тележку.
Купил квадратную трубу 20х20х2, отец с работы притащил четыре колеса от старой телеги на которой возили кафельную плитку и работа закипела сначала умственная )))
В итоге вот что получилось:

f07f282s 960

b47f282s 960

527f282s 960

Т.к. пол в гараже не идеально ровный, пришлось использовать старую столешницу для того чтобы сварить раму по одной плоскости.

5a7f282s 960

После примерки баллона понял некоторые нюансы важные для меня. Для перемещения по полу телеги приварил два колеса снизу.

c67f282s 960

С другой стороны нижней платформы приварил маленькие ножки высотой ровно столько на сколько выпирают колеса в вертикальном положении тележки. Итак с первой задачей по перемещению баллона по ровной поверхности я справился, теперь вторая задача по погрузке баллона с телегой в авто в одно лицо.
Для этого были приварены еще два колесика. Схема погрузки получилась следующая: подкат телеги к багажнику, наклон телеги с опиранием на задний бампер.

5e7f282s 960

217f282s 960

Опережая вопросы сразу скажу что закругления на раме телеги будут обернуты сначала какой нибудь тесьмой плотной, а сверху утеплитель для труб одену. Так и баллон будет ровней и мягче лежать и бампер не поцарапаю.
Далее беру телегу за нижнюю площадку и поднимаю до горизонтального уровня.

397f282s 960

Тут уже видно что включаются в работу верхние колеса и с помощью них я закатываю телегу по багажнику и сложенным сиденьям.

Источник

Сообщества › Сделай Сам › Блог › Тележка для баллона

HWAAAgHPj A 100

ccc2aa1s 960

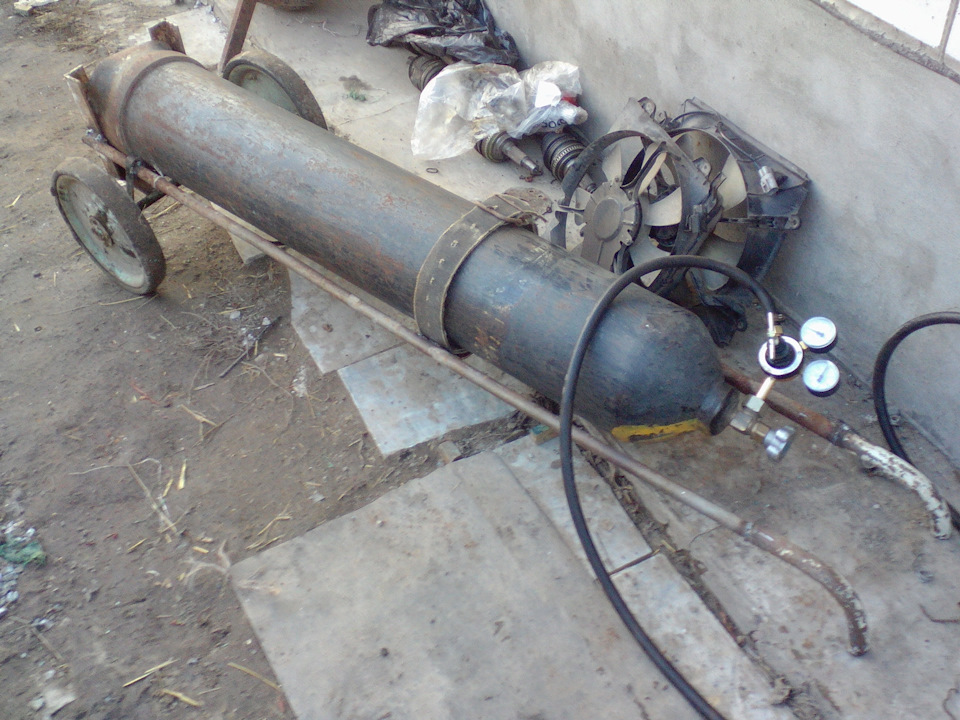

Всем привет! Давно хотел сделать тележку для баллона. Последнее время спина не позволяет таскать его самому. Короче, сегодня сварганил, как говорится из говна и палок))). Использовал только то, что нашел у себя в металлоломе. Ось с колесами взял от тачки, на которой раньше воду возили, ремень остался от коровы)). Теперь сварка свободно перемещается по двору).

19c2aa1s 960

1bc2aa1s 960

Комментарии 29

bb0b454s 60

думаю баллон должен быть закреплен к стене, может быть ч.п. если упадет и оторвет вентиль в гараже месиво устроит… тачка только для транспортировки до машины для отправки на заправку, а то тут выкладываю мини тележки на которых баллоны стоят, видимо экономят на шлангах…

HWAAAgHPj A 60

На моей тележке баллон стоит уверенно, но к опоре привязываю. Не забуду никогда, как он гараж разносил когда вентиль отломился.

858bffas 60

AZAAAgP9wuA 60

8e6faa1s 240

HWAAAgHPj A 60

b8AAAgJO4 A 60

IkAAAgLRneA 60

У меня немного по другому, я еще с боку закрепил сам полуавтомат, ну правда у меня и тележка немного больше.Какой проволокой работаешь 0,8 или 1,0?

HWAAAgHPj A 60

71281bes 60

Нужно тоже телегу запилить, а то два балона таскать на себе чёта не охота.

HWAAAgHPj A 60

HWAAAgHPj A 60

Ну да. Спина то не казенная)

ca6g9s 60

Если сделать ось с колёсами и сверху то очень удобно грузить и выгружать из автомобиля водиночку

HWAAAgHPj A 60

7c60801s 60

Чтобы не надрывать спину используй простой углекислотный огнетушитель. Нужно только редуктор приделать.
Хватает на долго, компактно (легко помещается в багажник)

HWAAAgHPj A 60

В свое время были такие у меня. Хорошая вещь. Сейчас после смены ПМЖ приходится все с нуля начинать.

48236as 60

Чтобы не надрывать спину используй простой углекислотный огнетушитель. Нужно только редуктор приделать.
Хватает на долго, компактно (легко помещается в багажник)

Такой баллонтудобен только при выездах!
При продолжительной работе обмерзает редуктор!вызвано это тем, что углекислота в жидком виде находится очень близко к редуктору. Процесс испарения кислоты сопровождается обильным поглощением тепла и, соответсвенно, выделением холода. Поэтому, в таких случаях, целесообразно использовать редуктор с функцией подогрева газа…

7c60801s 60

Для гаражно бытовых нужд, более чем достаточно.
Маленький секрет, чтобы не обмерзал, огнетушитель нужно установить кверху дном.

a1b6aa1s 240

48236as 60

Мой 10 литровый баллон не имеет донной трубки…

b8AAAgJO4 A 60

Чтобы не надрывать спину используй простой углекислотный огнетушитель. Нужно только редуктор приделать.
Хватает на долго, компактно (легко помещается в багажник)

как надолго хватает 10-ти литрового углеккислотного баллона?

e02a055s 60

Чтобы не надрывать спину используй простой углекислотный огнетушитель. Нужно только редуктор приделать.
Хватает на долго, компактно (легко помещается в багажник)

а как его потом заправлять? или когда закончится покупать новый? а есть у вас фото данного устройства в сборе с редуктором?

7c60801s 60

Заправлять, как обычный баллон. Фоток нет, если в ближайшее время гараж откопаю сфоткаю.
Инфы навалом. Даже тут на драйве.
www.drive2.ru/b/3098566
www.drive2.ru/l/1063695
forum.uazbuka.ru/showthre…5%F2%F3%F8%E8%F2%E5%EB%FC

e02a055s 60

Источник

Тачка для перевозки баллонов с кислородом и пропаном своими руками

Газовые баллоны широко применяются как в хозяйстве, так и в промышленности: они используются для отопления домов, приготовления пищи, различных работ на строительной площадке. Однако газовый баллон имеет достаточно большой вес и размер, за счет чего этот предмет довольно трудно перемещать.

Для того чтобы сделать удобной транспортировку газовых баллонов, были разработаны специальные тележки, которые позволяют безопасно расположить груз, закрепить его и переместить, не прилагая больших усилий.
Еще один пример тележки специального назначения – тележки для перевозки лодочных моторов. О них читайте – тут.

Применение

Баллон нельзя держать возле открытого огня, подвергать ударам или сильной тряске.

lazy placeholder

Тележка для газового баллона 50 л является самой популярной среди аналогичных товаров. Тележки служат для удобной транспортировки газовых баллонов любого размера. Такие устройства имеют прочное основание и специальную форму, которая позволяет надежно закрепить на тележке любой баллон (в этом их отличие от тележек для сада).

При помощи специального замка баллон надежно фиксируется на тележке, после чего его можно без лишних усилий положить в легковой автомобиль, где благодаря тележке баллон не сможет кататься по салону. Баллон будет не тяжело транспортировать, просто толкая тележку.

За счет небольших размеров приспособление позволяет маневрировать в узких помещениях, что особенно актуально, если баллон с газом используется сварщиком на строительном объекте или его требуется часто перемещать на складе.

lazy placeholderЛюбому владельцу частного дома нужно иметь бензопилу. Как выбрать этот полезный инструмент вы узнаете из этой статьи.

Чтобы лучше ориентироваться в разнообразии моделей, мы составили для вас рейтинг лучших бензопил. Ознакомьтесь с ним здесь.

Приобретая насадки на бензопилу, вы сможете использовать ее и как насос и как бур.

Разновидности

Существуют тележки для транспортировки одного или нескольких баллонов, также различные модели рассчитаны на перевозку баллонов разного размера. Тележка для перевозки баллонов гб 1 предназначена для перемещения баллонов по одному.

lazy placeholder

На такую платформу можно ставить емкости для кислорода, ацетилена, углекислоты, пропана, метана и других газообразных веществ. Тележка имеет простую и удобную конструкцию. Для того чтобы зафиксировать баллон, имеется специальная цепь из оцинкованного железа.

Колеса снабжены усиленной осью, поэтому не боятся большой нагрузки. Существуют различные комплектации тележек, по желанию заказчика ее можно оснастить колесами на литой резине или пневматическими колесами, которые позволят без труда перемещать загруженную тележку по любым поверхностям, в том числе и асфальтированным.

Все колеса имеют единый диаметр в 250 мм.

Тележка для перевозки газовых баллонов ГБ-2Б предназначена специально для сварщиков, которые пользуются газовыми баллонами. Она оснащена прочными литыми колесами, способными выдерживать перегрузки. Диаметр таких колес составляет 330 мм. Также конструкция оснащена дополнительным усиленным колесом.

lazy placeholder

На данной тележке можно перевозить два заполненных газом баллона. Если наклонять тележку под определенным углом, то дополнительное колесо использовать будет необязательно. Данный тип конструкции облегчит перемещение баллонов и сделает их транспортировку безопасной. Тележка имеет небольшой вес и легко помещается в автомобиль.

Тележка для газовых баллонов пр 1 – это разновидность, предназначенная для ручной перевозки газовых баллонов. Она подходит для транспортировки емкостей с любыми газообразными веществами. В комплект входит цепь для закрепления баллона на корпусе тележки.

Цепь оцинкована и не ржавеет. При ее помощи груз надежно закрепляется на тележке и не шатается при перевозке, а также исключается возможность падения. Тележка имеет прочный корпус и основание. Удобная конструкция позволяет с легкостью перемещать самые большие грузы, не прикладывая к этому много сил.

Это сварная конструкция из толстого металла и прочными обрезиненными колесами. Диски колес тоже выполнены из металла. Сами колеса имеют диаметр 400 мм и способны выдерживать нагрузки намного больше заявленных в паспорте изделия. Конструкция оснащена одним вспомогательным колесом, диаметр которого – 150 мм.

Высота данной тележки – 170 мм, ширина составляет 650 мм. Масса тележки – 25 кг (для сравнения, у обычной складной тележки масса всего 2-4 кг.). Тележка удобна в применении и имеет высокую маневренность, позволяющую использовать ее в любых помещениях. Колеса могут перемещаться по любым покрытиям и не оставляют следов на гладких поверхностях.

Тележка для перевозки кислородных баллонов спроектированы для удобного перемещения баллонов именно с кислородом. Такие тележки чаще всего используют в промышленности или в клубах дайвинга.

Тележка состоит из прочных труб, способных выдержать большой вес баллона. Так же как и другие модели тележка снабжена цепью для закрепления баллона.

Подробнее смотрите на видео:

Особенности использования

Тележка для транспортировки газовых баллонов – это удобное и практичное решение, позволяющее безопасно и с минимальными усилиями перевозить тяжелое газовое оборудование. Сами тележки сравнительно небольшие и их можно ставить друг на друга, что значительно экономит место при хранении.

Баллоны, которыми пользуются постоянно, можно не снимать с тележки и хранить их в таком виде. Площадка устройства не провисает под массой груза, а цепь не даст ему сместиться или упасть.

Существует несколько разновидностей тележек. Одни из них рассчитаны на узкие и высокие баллоны, другие – на более широкие, но низкие.

Большинство устройств способно перевозить закрепленный на них один баллон, однако есть модели, рассчитанные на два. Грузоподъемность тележки для одного баллона составляет 150 килограмм. На таком устройстве можно перемещать баллоны с любым газом, в том числе пропаном.
Так как грузоподъемность ручной грузовой тележки всего 70кг, то их невозможно использовать для перевозки газовых баллонов.

Более мощные тележки на два баллона имеют грузоподъемность 250 кг. Это большой запас прочности, намного превышающий вес заполненной емкости. Даже грузовые тележки с большими колесами не справятся с таким весом.

Отличить тележку, рассчитанную на перемещение двух баллонов, визуально достаточно просто: она оснащена дополнительным колесом, которое служит для облегчения поворотов и дополнительной опорой при транспортировке; оно необходимо для пропорционального распределения нагрузки.

Третье колесо обычно по диаметру несколько меньше, чем два основных колеса. Если основные колеса имеют размер 250-350 мм, то дополнительное имеет стандартный размер – 350 мм.

Источник

Сообщества › Сделай Сам › Блог › Тележка для сварочного полуавтомата.

931489as 100

Всем привет! Не так давно стал обладателем «Avrora overman 180». Шикарная вещь! Решил, что нужна тележка для перемещения аппарата, баллон тяжелый, не натаскаешься, хоть и шланг 15 метров, но все таки. Где-то на просторах драйва увидел несколько вариантов, ну и решил ничего не выдумывать, с креативом у меня не очень-)
Использовал металлический профиль 20х40 и 20х20.
Начало изготовления:

4831f8es 960

c831f8es 960

2831f8es 960

Чтобы баллон плотно стоял на своем месте, сделал для него уключину.

b831f8es 960

Держится баллон цепью, которая продается в любом строительном магазине. Использовал две рым гайки и два крючка. Одна рым гайка намертво прикручена к стойке тележки, а вторая на длинной шпильке и имеет ход.

c231f8es 960

Цепь надевается на рымы и барашком натягивается, тем самым намертво фиксируя баллон.
Далее сварил парочку держателей для кабелей и шлангов.

8c31f8es 960

3c31f8es 960

Ну и вот уже практически готовый вариант.

9231f8es 960

aa31f8es 960

Почему почти, потому, что нужно еще покрасить и надыбать где-то кусок листового металла, чтобы сделать дно верхней полки, а то пока нечем зашить и там дырка-)
Пока не определился чем красить, думаю, что не буду мудрить и использую грунт ГФ-21 и эмаль ПФ-115.

Ну вот вроде пост подошел к концу, жду ваших советов и предложений. Может еще чего посоветуете доварить, пока я не покрасил-)

UPD. Ну в общем вот чем дело закончилось-) Не стал париться и намазал все буржуйским хаммерайтом.

3d110ces 960

a3110ces 960

8b110ces 960

4b110ces 960

Метки: полуавтомат, сварка, тележка, аврора

Комментарии 119

511fd1cs 60

уух буржуй какой))) 20л баллоны хрен найдешь, а если и найдешь то заправлять отказываются — мол только переливать. Тоже хочу маленькуий такой, новидимо не судьба. Тележку завтра начну под 40 литровый делать, но и 20-ка тоже далжна поместиться

931489as 60

Я буквально месяц назад сменил этот баллон на 40 литровый. Этот был на 25 литров, к тому же я на нем свернул вентиль) Забрали, и с доплатой я забрал себе 40 литровый баллон.
сейчас

511fd1cs 60

Я азза габаритов небольшой хотел. но есть только 10 и 40.

931489as 60

10 мне кажется, что совсем ни о чем.

511fd1cs 60

ну если на выезды, то ничего. А пока тренироваться буду, то десятку эту я за месяц сдую

931489as 60

Смотря варить сколько на выездах, если чих-пых и все, то проще проволоку флюсовую брать. А если от забора и до ужина, то 10 маловато кмк.

511fd1cs 60

аргонодуговая. А так чтоб не тащить полуавтомат, то можно и электродами штучными. они и дешевле

c644038s 60

приветствую! подскажи по баллону.на сколько литров и на как долго его хватает при объемной работе?

931489as 60

Привет. Объем вроде 30 литров, я его ни разу не заправлял еще.

c644038s 60

еще вопрос…какое должно быть давление на редукторе для качественного шва? на данный момент просто работаю с порошковой проволкой.а она дорогая хочу приобрести углекислотный балон

931489as 60

Да я как-то по ощущениям, должен слегка шипеть, когда к щеке подносишь))

c644038s 60

949261cs 60

931489as 60

Спасибо. Редуктор в один прекрасный день просто перестал пропускать углекислоту-) Пока еще не разбирал, поставил другой.

c5184eu 60

931489as 60

Да вроде нет, можно так крышку открыть и поменять.

c5184eu 60

FEAAAgK2FOA 240

931489as 60

Честно, как купил большую катуху, так и не менял еще ни разу, правда уже вроде на подходе. Я же не в промышленных масштабах варю…

c5184eu 60

931489as 60

c5184eu 60

931489as 60

До этого никакой не было)))

c5184eu 60

Хорошее исполнение, главное чтобы для тебя она была удобной и комфортной в работе.
Тоже сварил себе тележку на свой Оверман 200, может позже выложу здесь.

6f9bfg4k268 60

Привет,
Сейчас тоже делаю тележку, и тоже для овермана.
Возникли вопросы по колесам. В леруа ты какие колеса брал?
С передними поворотными колёсами тележка едет по грунту (траве)?
Как крепил сами колеса, что было в качестве оси?

931489as 60

Привет. В леруа я брал надувные колеса. По твердому грунту едет нормально, по траве я не катал, но думаю, что будет не очень хорошо. Я писал, что хорошо бы все 4 колеса надувные, но не хотел городить с поворотным механизмом.

6f9bfg4k268 60

А как крепил колеса на оси?

931489as 60

Снизу телеги болт длинный приварил, на него шайбу приварил, колесо надел, вторую шайбу и шплинт.

6f9bfg4k268 60

Привет. В леруа я брал надувные колеса. По твердому грунту едет нормально, по траве я не катал, но думаю, что будет не очень хорошо. Я писал, что хорошо бы все 4 колеса надувные, но не хотел городить с поворотным механизмом.

Хех, ещё один вопрос по колесам, какого размера у тебя передние колеса?
Нашёл в магазине 200 мм — поворотные. Не будет ли вперёд наклона?
Спасибо.

931489as 60

Да тоже в этом размере я думаю. Наклон нужно по месту смотреть. У поворотного колеса еще и механизм поворотный же есть, он тоже высоты добавляет.

6f9bfg4k268 60

Привет,
Сейчас тоже делаю тележку, и тоже для овермана.
Возникли вопросы по колесам. В леруа ты какие колеса брал?
С передними поворотными колёсами тележка едет по грунту (траве)?
Как крепил сами колеса, что было в качестве оси?

1AAAAgJNwuA 60

Если не сложно можно размеры в личку?

6f9bfg4k268 60

У меня такой же аппарат, только учусь варить п/а, хотел сделать тележку. Можешь чертёж, или размеры дать? Хочу подсчитать Сколько металла надо купить.

931489as 60

Чертежей конечно же никаких нет. Делал по месту все. Измерить смогу, когда в гараже буду, в ближайшие несколько дней не планирую. Буду там, померяю и напишу тогда.

23f4c42s 60

Классно получилось. Тоже буду делать себе под свою Аврору))
А как менять проволоку, крышка то вверх открывается?

931489as 60

Проволоку же не каждый день менять, по крайней мере мне, можно в крайнем случае и выдвинуть аппарат, но можно спокойно и так открыть и заменить.

23f4c42s 60

314f515s 60

Приветствую.Немного не по теме телеги вопрос.Скажи, пожалуйста, как тебе сварочник Overman 180, для дома и своих поделок можно брать такой?

931489as 60

Обожаю его! Читал много отзывов, про этот аппарат плохого не слышал!

314f515s 60

Я вот тоже читал отзывы но решил спросить у реального человека кто им пользуется)) Спасибо.

23f4c42s 60

314f515s 60

Тоже таким пользуешься?

23f4c42s 60

ae97c7es 60

Буду презнателен если померяеш и скинеш!

ae97c7es 60

Приветствую! твоя телега для меня самый лучший вариант! сколько я их пересмотрел! такой вопрос у тебя размеры есть или ты без них делал?

931489as 60

Привет. Да как-то на глаз все. По месту смотрел и делал. Если нужны какие-то размеры конкретные у телеги, могу померить.

b8AAAgJO4 A 60

шикарно получилось… тоже летом буду думать нечто подобное. У меня аврора 200, не подскажешь таблица есть какая нибудь или как выставлять настройки под нужные цели?

931489as 60

Спасибо. Таблицы есть в интернете, но я в принципе так, на глаз стараюсь подбирать, поначалу тоже когда купил, то спрашивал про настройки и т.п., а потом вроде как-то самом собой.

816e974s 60

я тоже телегу сделал, но аппарат поставил повыше — мне удобней.

931489as 60

Мне важно, чтобы были полки на телеге, чтобы все приблуды сварные были в одном месте.

816e974s 60

у меня внизу будут, но так и не сделал

c1371das 60

931489as 60

5b59756s 60

Отличная работа. Тоже сделал себе аналогичную тележку. Но ставить балон на 40 л не рискнул из-за возможности падения и переворота тележки. Наверное буду искать меньшего литража литров на 12.
Я у Вас не увидел переноски. У меня переноска 30м на тележке подключена постоянно через автоматы защиты, на розетки (4).Иногда требуется подключение болгарки, дрели, другого инструмента и дополнительного освещения. Еще есть штырь заземления.

931489as 60

Спасибо. Переноска лежит рядом, на полу в гараже. Специально делал 30 метров кабеля сечением 2.5
Подключение болгарки у меня требуется не иногда, а на постоянной основе, сварка и болгарка неделимы-)
Правда сейчас монтажную пилу прикупил, режу болгаркой меньше, но зачистка, шлифовка вся на ней.
Насчет баллона в 40 литров, я думаю не вопрос. Можно чуть пошире колеса развести для большей устойчивости. У меня баллон на 25 литров установлен.

45381e4s 60

Отличная работа!
Есть пару предложений:
1. Самую верхнюю полку не зашивать листом метала, а сделать небольшую корзинку (глубиной примерно 10см) как в супермаркетах. И мусор собираться не будет и удобно. Купить их часто можно из списанных в супермаркетах.
2. На второй полочке впереди сделать перегородочку, а не оставлять открытый лист метала.
3. Чем-то защитить коннектор рукава. Иначе если вдруг на него что-то грохнется в процессе работы, то будет очень обидно.
4. я бы сделал ручки для перевозки горизонтальные по краям балона. Тем самым защитил бы редуктор балона от нежелательного повреждения. Особенно с тем учетом, что редуктор ты взял достаточно хрупкий. Практика показывает, что надежнее редукторов советских времен сложно найти. Пусть он и громоский, но при этом крепкий и выдерживает даже падения балона)))

931489as 60

Спасибо!
1.Насчет корзинки не думал, склонялся там сделать ящик выдвижной. С корзинкой крутая идея!
2.Перегородка будет, это я уже заметил, недочет мой-)
3.Коннектор торчит, да. Надо что-то придумать, ибо рычаг конечно большой.
4.Ручки подумаю как сделать, я думал сделать со стороны поворотных колес. Редуктор довольно дешевый, но все равно будет обидно его поломать-)

66999b2s 60

Выбираю себе полуавтомат, думаю тоже купить аврору, подскажи минусы и плюсы.

931489as 60

Честно, мне уже пришлось довольно много ей поработать, я не могу назвать ни одного минуса. Я конечно не работал ранее с полуавтоматами и сравнивать как говорится не с чем, но на данный момент лучшего и желать нельзя.

66999b2s 60

Вот по этому его и куплю, слышу только положительные отзывы. Спасибо.

17774a5s 60

А где магнитные уголки покупал

931489as 60

Я покупал в 220 volt, но я думаю, что нет проблем их купить. Они везде есть.

Источник
